Горизонтальные емкости

ДВУСТЕННЫЕ СЕРИИ .24

Горизонтальные водонагревательные емкости двустенные серии .24 — это устройства, обладающие высокой производительностью горячей воды среди водонагревателей горизонтальных – доступны в вариантах: 100, 120 и 140 литров.

  • возможность использования электронагревателя
  • оптимально расположенный циркуляционный соединитель
  • встроенная крышка датчика температуры позволяет точно считывать температуру и контролировать ее с точки регулятора котла
  • большая поверхность теплообмена обеспечивает высокую эффективность горячей воды
  • диаметр около 44 см позволяет устанавливать даже в узкое пространство под потолком котельной



dodatkowe11

Горизонтальные водонагревательные емкости двустенные серии .24 — это устройства, обладающие высокой производительностью горячей воды среди водонагревателей горизонтальных – доступны в вариантах: 100, 120 и 140 литров. Эти продукты используются для нагрева воды при взаимодействии с традиционными твердотопливными котлами.

Очень хорошие свойства накопления обеспечиваются изоляцией из пенополиуретана без фреона. Резервуар защищен от коррозии керамической эмалью с магниевым анодом. Устройства также оснащены циркуляцией, крышкой датчика центрального отопления. и разъем для монтажа электрического нагревателя. Доступны электрические модули мощностью 1,5 кВт и 2,0 кВт.

Резервуары для хранения имеют три типа теплоизоляции: пенополиуретан (серия Plus), пенополиуретан + пластиковый корпус (серия S).

Гарантия на эмалированный бак — 5 лет.

pianka pur

piankaБАКИ .24S

Горизонтальные баки с двойными стенками .24S серии оснащены  пластиковым корпусом, что положительно повлияло на эстетическую ценность продукта. Конструкция резервуаров .24S не изменилась по сравнению с резервуарами серии .24 Plus. Накопительные баки .24S — это устройства с самой высокой эффективностью нагрева горячей воды среди горизонтальных резервуаров, которые используются для нагрева воды в сочетании с традиционными твердотопливными котлами.

ТИП ОПИСАНИЕ НОМИНАЛЬНЫЙ ОБЪЕМ [Л]
W-E 140.24 S бак с двойными стенками и пластиковым корпусом

140

Крепление Кронштейн — белый (с трубками) комплект
Крепление Универсальный кронштейн для горизонтальных контейнеров



zasobnik plus

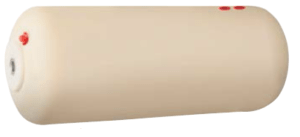

БАКИ  .24 PLUS

Горизонтальные баки с двойными стенками серии 24PLUS это устройства с самой высокой эффективностью нагрева горячей воды среди горизонтальных резервуаров, которые используются для нагрева воды в сочетании с традиционными твердотопливными котлами.

ТИП ОПИСАНИЕ НОМИНАЛЬНЫЙ ОБЪЕМ [Л]
W-E 80.24 Plus бак с двойными стенками 80
W-E 100.24 Plus бак с двойными стенками 100
W-E 120.24 Plus бак с двойными стенками 120
W-E 140.24 Plus бак с двойными стенками 140
Крепление монтажный кронштейн- белый (с трубками)
Крепление универсальное крепление для горизонтальных баков

dodatkowe12

БАК .24S

ПАРАМЕТРЫ/ТИП ИЗДЕЛИЯ Ед. W-E 120.24S W-E 140.24S
Энергетический класс* C C
Потеря простоя* W 55 59
Объем бака* л 112 130
Поверхность нагрева теплообменника m2 1,0
Максимальное давление в баке bar 6
Максимальное давление нагревательного кожуха bar 3
Максимальная температура бака  °C 80
Максимальная температура нагревательного кожуха °C 80
Мощность теплообменника** 70/10/45 °C*** kW 21
Производительность теплообменника**  70/10/45 °C*** л/ч 510
Защита от коррозии керамическая эмаль + магниевый анод
Размер анода 3/4 « mm Ø 21×510 Ø 21×510
Вес kg 55 64
Гарантия на бак лет 5****
* в соответствии с регламентом комиссии (ЕС) 812/2013, 814/2013
** При расходе горячей воды 2,5 м3 / ч.
*** Температура теплоносителя / среднегодовая температура подаваемой воды / температура ГВС.
**** При условии, что магниевый анод регулярно заменяется (не реже одного раза в 18 месяцев).



РАЗМЕРЫ ЕД. W-E 120.24 S W-E 140.24 S
Потребление ГВС [cal] A mm 3/4″ Gw 180 3/4″ Gw 180
Питание c.o. [cal] B 1″ Gw 275 1″ Gw 355
Возврат к c.o. [cal] C 1″ Gw 1025 1″ Gw 1100
Подача холодной воды [cal] D 3/4″ Gw 1120 3/4″ Gw 1275
E 1300 1460
Крышка датчика температуры [mm] F Ø10 внутр. 145 Ø10 внутр. 145
Подключение к пит. [cal] G 1 1/4″ Gw 220 1 1/4″ Gw 220
Циркуляция ГВС [cal] H 1/2″ Gz 320 1/2″ Gz 320





БАК .24PLUS plus zasobnik

ПАРАМЕТРЫ/ТИП ИЗДЕЛИЯ ЕД. W-E 80.24 PLUS W-E 100.24 PLUS W-E 120.24 PLUS W-E 140.24 PLUS
Энергетический класс* B B C C
Потеря простоя* W 44 49 57 60
Объем бака* л 80 98 112 130
Максимальное давление в баке bar 6
Максимальное давление нагревательного кожуха bar 3
Максимальная температура бака °C 80
Максимальная температура нагревательного кожуха °C 80
Поверхность нагрева теплообменника m2 0,62 0,81 1,0 1,0
Мощность теплообменника** 70/10/45 °C*** kW 14 16 21 21
Производительность теплообменника** 70/10/45 °C*** л/ч 370 400 510 510
Защита от коррозии керамическая эмаль + магниевый анод
Размер анода 3/4 « mm Ø 21×280 Ø 21×435 Ø 21×510 Ø 21×510
Вес kg 35 46 55 64
Гарантия на бак лет 5****
* в соответствии с регламентом комиссии (ЕС) 812/2013, 814/2013
** При расходе горячей воды 2,5 м3 / ч.
*** Температура теплоносителя / среднегодовая температура подаваемой воды / температура ГВС.
**** При условии, что магниевый анод регулярно заменяется (не реже одного раза в 18 месяцев).


РАЗМЕРЫ ЕД. W-E 80.24 PLUS W-E 100.24 PLUS W-E 120.24 PLUS W-E 140.24 PLUS
Потребление ГВС [cal] A mm 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180
Питание c.o. [cal] B 1″ Gw 275 1″ Gw 275 1″ Gw 275 1″ Gw 355
Возврат к c.o. [cal] C 1″ Gw 695 1″ Gw 865 1″ Gw 1025 1″ Gw 1100
Подача холодной воды [cal] D 3/4″ Gw 795 3/4″ Gw 960 3/4″ Gw 1120 3/4″ Gw 1275
E 975 1137 1300 1460
Крышка датчика температуры [mm] F Ø10 внутр. 145 Ø10 внутр. 145 Ø10 внутр. 145 Ø10 внутр. 145
Подключение к пит. [cal] G 1 1/4″ Gw 220 1 1/4″ Gw 220 1 1/4″ Gw 220 1 1/4″ Gw 220
Циркуляция ГВС [cal] H 1/2″ Gz 320 1/2″ Gz 320 1/2″ Gz 320 1/2″ Gz 320
