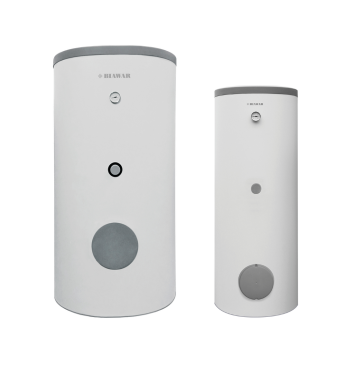

Zasobniki C.W.U. Pionowe

MEGA do systemów solarnych 220-1000L

Zasobniki serii Mega Solar (dwie wężownice),przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej w układach z dwoma źródłami ciepła np. system solarny z kotłem czy też kocioł c.o z kominkiem z płaszczem wodnym.

  • pojemność 220, 300, 400, 500, 750 i 1000 litrów

  • w pełni demontowalna obudowa i izolacja termiczna ułatwiająca transport

  • odizolowana ochronna anoda magnezowa

  • wskaźnik temperatury umożliwiający odczyt i kontrolę temperatury wody użytkowej w zbiorniku

  • duża powierzchnia grzejna oraz odpowiedni kształt wężownicy, zapewnia równomierny rozkład temperatury w zbiorniku

  • możliwość zastosowania grzałki elektrycznej

Informacje ogólne

Zasobniki serii Mega Solar (dwie wężownice),przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej w układach z dwoma źródłami ciepła np. system solarny z kotłem czy też kocioł c.o z kominkiem z płaszczem wodnym.

TYP OPIS POJEMNOŚĆ NOMINALNA [L] CENA NETTO [PLN] CENA BRUTTO [PLN]
W – E 220.82 dwie wężownice do systemów solarnych 220 2 350,00 2 890,50
W – E 300.82 dwie wężownice do systemów solarnych 300 2 800,00 3 444,00



Zasobniki Mega Solar



TYP OPIS POJEMNOŚĆ [L] CENA NETTO [PLN] CENA BRUTTO [PLN]
W – E 220.82N dwie wężownice do systemów solarnych 220 2 600,00 3 198,00
W – E 300.82N dwie wężownice do systemów solarnych 300 3 050,00 3 751,50
W – E 400.82N dwie wężownice do systemów solarnych 400 3 600,00 4 428,00
W – E 500.82N dwie wężownice do systemów solarnych 500 4 500,00 5 535,00
W – E 750.82N dwie wężownice do systemów solarnych 750 7 500,00 9 225,00
W – E 1000.82N dwie wężownice do systemów solarnych 1000 9 100,00 11 193,00



Zasobniki serii Mega Solar (dwie wężownice) pracują w pozycji stojącej. Dostępne są w pojemnościach od 220 do 1000 litrów. Szeroka gama produktów  co pozwala na optymalny dobór 200. Zasobniki zabezpieczone są przed korozją emalią ceramiczną z anodą magnezową. Posiadają obudowę z tworzywa sztucznego, wskaźnik temperatury oraz króciec do montażu grzałki elektrycznej.

Dostępne są moduły o mocach 1,5 kW, 2,0 kW oraz 4,5 kW. Gwarancja na zbiornik emaliowany – 60 miesięcy.

Dane techniczne

PARAMETRY/TYP WYROBU JEDN. W-E 220.82 W-E 300.82
Klasa energetyczna* C C
Straty postojowe* W 95 118
Pojemność magazynowa* l 206 274
Powierzchnia wężownicy górnej m2 0,75 0,65
Powierzchnia wężownicy dolnej m2 1,15 1,6
Maksymalne ciśnienie wężownicy bar 16
Maksymalne ciśnienie zbiornika bar  6
Maksymalna temperatura zbiornika °C 85
Maksymalna temperatura wężownicy °C 110
Zabezpieczenie antykorozyjne emalia ceramiczna + anoda magnezowa
Moc wężownicy górnej** 70/10/45 °C***  kW  14 12,3
Moc wężownicy dolnej**  kW 24,2 26
Wydajność wężownicy górnej** 70/10/45 °C*** I/h 340 305
Wydajność wężownicy dolnej** I/h 625 640
Króciec anody cal 3/4″
Wymiar anody mm Ø21×900 Ø21×545

Ø21×900

Masa kg 95 135
Gwarancja na zbiornik lata 5****
zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013
** Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h
*** Temperatura czynnika grzewczego / temperatura wody zasilającej / temperatura wody użytkowej
**** Pod warunkiem regularnej wymiany anody magnezowej (co najmniej raz na 18 miesięcy)
PARAMETRY/TYP WYROBU JEDN. ZASOBNIK MEGA
W-E 220.82 W-E 300.82
A mm Ø445 Ø530
B 644 738
C Ø576 Ø650
Otwór rewizyjny [mm] D
Przyłącze modułu grzejnego [cal] E 1 1/4″ Gw 859 1 1/2″ Gw 882
Osłona termometru [mm] G Ø10 wewn. 1393 Ø10 wewn. 1307
Dopływ wody zimnej [cal] H 3/4″ Gz 82 1″ Gz 90
Powrót z wężownicy dolnej [cal] I 3/4″ Gz 199 1″ Gz 282
Osłona czujnika temperatury [mm] J Ø10 wewn. 440 Ø10 wewn. 530
Zasilanie wężownicy dolnej [cal] K 3/4″ Gz 680 1″ Gz 786
Powrót z wężownicy górnej [cal] L 3/4″ Gz 976 1″ Gz 932
Cyrkulacja c.w.u. [cal] M 3/4″ Gz 1179 3/4″ Gz 1307
Osłona czujnika temperatury [mm] N Ø10 wewn. 1056 Ø10 wewn. 1082
Zasilanie wężownicy górnej [cal] O 3/4″ Gz 1376 1″ Gz 1226
Pobór c.w.u. [cal] S 3/4″ Gz 1509 1″ Gz 1471
T 1625 1576
R 21+15/-0 21+15/-0
Wysokość całkowita 1646+15/-0 1597+15/-0







    ZASOBNIK MEGA SOLAR
W-E 220.82N  W-E 300.82N   W-E 400.82N  W-E 500.82N   W-E 750.82N   W-E 1000.82N
Klasa energetyczna* C C C C C C
Straty postojowe* W 78,33 93,33 96,3 98,8 126,7 140
Pojemność magazynowa*  l  206 271 365,2 461,7 703,7 942,9
Maksymalne ciśnienie zbiornika bar 6 10
Maksymalne ciśnienie wężownicy bar 16
Maksymalna temperatura zbiornika °C 85
Maksymalna temperatura wężownicy °C 110
Zabezpieczenie antykorozyjne emalia ceramiczna + anoda magnezowa (odizolowana)
Powierzchnia wężownicy górnej  m2  0,75 0,92 0,92 1,6 1,47 1,47
Powierzchnia wężownicy dolnej  m2 1,4 1,6 1,6 2,13 2,74 2,74
Moc wężownicy górnej** 70/10/45°C***   kW  14 17,5  17,5  26 23,8 23,8
Wydajność wężownicy górnej** 70/10/45°C***   l/h 340 415 415 640 588 588
Moc wężownicy dolnej** 70/10/45°C***   kW  25 26 26 34 44,5 44,5
Wydajność wężownicy dolnej** 70/10/45°C***  l/h  630 640 640 855 1100 1100
Króciec anody  cal  1″  1 1/4″
Wymiar anody mm Ø26×950 Ø26×1100 Ø33×720 Ø33×950 Ø33×1250 Ø33×1250
Masa  kg  98 135 152 189 260 290
Gwarancja na zbiornik  lata  5****
* zgodnie z rozporządzenie komisji (UE) 812/2013, 814/2013
** Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h
*** Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej
**** Pod warunkiem regularnej wymiany anody magnezowej (co najmniej raz na 18 miesięcy)



PARAMETRY/TYP WYROBU JEDN. ZASOBNIK MEGA SOLAR
W-E 220.82N W-E 300.82N  W-E 400.82N W-E 500.82N W-E 750.82N W-E 1000.82N
A mm Ø445 Ø530 Ø602 Ø650 Ø750 Ø850
B 665 743 840 895 1055 1165
C Ø600 Ø676 Ø770 Ø830 Ø976 Ø1087
Otwór rewizyjny [mm] D Ø120 267 Ø120 315 Ø120 323 Ø120 337 Ø180 523 Ø180 558
Przyłącze modułu grzejnego [cal] E 1 1/4″ Gw 919 1 1/2″ Gw 930 1 1/2″ Gw 948 1 1/2″ Gw 967 2″ Gw 1073 2″ Gw 1108
Osłona termometru [mm] G Ø10 wewn. 1409 Ø10 wewn. 1325 Ø10 wewn. 1323 Ø10 wewn. 1477 Ø10 wewn. 1603 Ø10 wewn. 1638
Dopływ wody zimnej [cal] H 3/4″ Gz 119 1″ Gz 167 1″ Gz 175 1″ Gz 189 1 1/4″ Gz 165 1 1/4″ Gz 185
Powrót z wężownicy [cal] I 3/4″ Gz 214 1″ Gz 336 1″ Gz 354 1″ Gz 288 1″ Gz 459 1″ Gz 494
Osłona czujnika temperatury [mm] J Ø16 wewn. 579 Ø16 wewn. 588 Ø16 wewn. 606 Ø16 wewn. 387 Ø16 wewn. 583 Ø16 wewn. 618
Zasilanie wężownicy dolnej [cal] K 3/4″ Gz 854 1″ zewn. 840 1″ Gz 858 1″ Gz 805 1″ Gz 903 1″ Gz 938
Osłona czujnika temperatury [mm] L Ø16 wewn. 919 Ø16 wewn. 930 Ø16 wewn. 948 Ø16 wewn. 877 Ø16 wewn. 1013 Ø16 wewn. 1048
Powrót z wężownicy górnej [cal] M 3/4″ Gz 989 3/4″ Gz 1000 3/4″ Gz 1029 3/4″ Gz 1023 1″ Gz 1193 1″ Gz 1228
Osłona czujnika temperatury [mm] N Ø16 wewn. 1159 Ø16 wewn. 1107 Ø16 wewn. 1145 Ø16 wewn. 1234 Ø16 wewn. 1368 Ø16 wewn. 1403
Cyrkulacja c.w.u. [cal] O 3/4″ Gz 1259 3/4″ Gz 1187 3/4″ Gz 1215 3/4″ Gz 1302 1″ Gz 1113 1″ Gz 1148
Zasilanie wężownicy górnej [cal] P 3/4″ Gz 1389 1″ Gz 1294 1″ Gz 1323 1″ Gz 1441 1″ Gz 1541 1″ Gz 1576
Pobór c.w.u. [cal] S 3/4″ Gz 1476 1″ Gz 1398 1″ Gz 1417 1″Gz 1545 1 1/4″ Gz 1698 1 1/4″ Gz 1748
R mm 21+15/-0 21+15/-0 21+15/-0 21+15/-0 38+15/-0 38+15/-0
T mm 1650 1634 1694 1834 2010 2072
Wysokość całkowita mm 1671+15/-0 1655+15/-0 1715+15/-0 1855+15/-0 2048+15/-0 2110+15/-0

Materiały do pobrania

Przesuń w lewo

Nazwa pliku Rozmiar Ilość pobrań Pobierz Podgląd
Instrukcja montażu i eksploatacji wymiennika MEGA SOLAR W-E 220-400.827,02 MB23
Instrukcja montażu i eksploatacji zasobników MEGA W-E 220-1000.82 N6,51 MB13
Atest higieniczny - zbiorniki emaliowane OWE, ZE, WE, BUZ o pojemności 5-1000 l205,69 KB2
Deklaracja zgodności zasobników MEGA i MEGA SOLAR140,37 KB4
MEGA SOLAR W-E 220.82 Etykieta energetyczna886,67 KB3
MEGA SOLAR W-E 220.82 Karta produktu292,30 KB11
MEGA SOLAR W-E 300.82 Etykieta energetyczna883,94 KB1
MEGA SOLAR W-E 300.82 Karta produktu294,60 KB3
MEGA SOLAR W-E 220.82N Etykieta energetyczna886,67 KB1
MEGA SOLAR W-E 220.82N Karta produktu292,59 KB1
MEGA SOLAR W-E 300.82N Etykieta energetyczna886,67 KB1
MEGA SOLAR W-E 300.82N Karta produktu294,96 KB6
MEGA SOLAR W-E 400.82N Etykieta energetyczna883,99 KB1
MEGA SOLAR W-E 400.82N Karta produktu297,01 KB1
MEGA SOLAR W-E 500.82N Etykieta energetyczna884,20 KB1
MEGA SOLAR W-E 500.82N Karta produktu297,50 KB1
MEGA SOLAR W-E 750.82N Etykieta energetyczna884,21 KB5
MEGA SOLAR W-E 750.82N Karta produktu291,59 KB6
MEGA SOLAR W-E 1000.82N Etykieta energetyczna884,00 KB2
MEGA SOLAR W-E 1000.82N Karta produktu294,04 KB4
