Zasobniki C.W.U poziome

Dwupłaszczowe serii .24

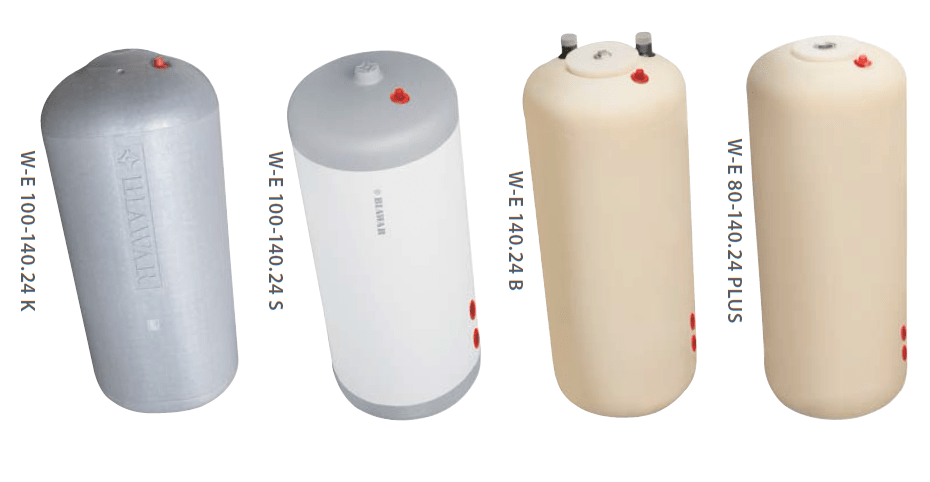

Zasobniki poziome dwupłaszczowe serii .24 to urządzenia o największej wydajności ciepłej wody wśród zasobników poziomych – dostępne w pojemnościach: 100, 120 i 140 litrów.

Produkty te służą do podgrzewania wody przy współpracy z tradycyjnymi kotłami na paliwa stałe.

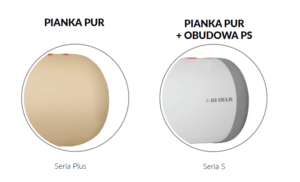

Zasobniki występują w trzech rodzajach izolacji termicznej: pianka PUR (seria Plus i B), pianka PUR + obudowa plastikowa (seria S) oraz z izolacją polistyrenową (seria K).

Informacje ogólne

Zasobniki poziome dwupłaszczowe serii .24 to urządzenia o największej wydajności ciepłej wody wśród zasobników poziomych – dostępne w pojemnościach: 100, 120 i 140 litrów. Produkty te służą do podgrzewania wody przy współpracy z tradycyjnymi kotłami na paliwa stałe.

Bardzo dobre właściwości akumulacyjne zapewnia izolacja z bezfreonowej pianki poliuretanowej. Zbiornik zabezpieczony jest przed korozją emalią ceramiczną z anodą magnezową. Urządzenia wyposażono również w cyrkulację, osłonę czujnika systemu c.o. oraz króciec do montażu grzałki elektrycznej. Dostępne są moduły elektryczne o mocach 1,5 kW oraz 2,0 kW. Gwarancja na zbiornik emaliowany – 5 lat.

ZASOBNIKI .24K

Zasobniki dwupłaszczowe w izolacji polistyrenowej serii .24K to urządzenia o bardzo dużej powierzchni wymiany ciepła oraz zastosowanej nowoczesnej izolacji termicznej z kształtek polistyrenowych (NEOPOR), która zapewnia doskonałę właściwości termoizolacyjne tych urządzeń. Specjalnie opracowana izolacja termiczna o jasnoszarym kolorze oraz wysokiej wytrzymałości mechanicznej bardzo korzystnie wpływa an parametry techniczne i walory estetyczne urządzenia. Funkcjonalność dopełnia króciec cyrkulacyjny oraz osłona czujnika temperatury.

TYP OPIS POJEMNOŚĆ NOMINALNA [L] CENA NETTO [PLN] CENA BRUTTO [PLN]
W-E 100.24 K izolacja polistyrenowa;dwupłaszcz+cyrkulacja+osłona czujnika

100

749,00 921,27
W-E 120.24 K izolacja polistyrenowa;dwupłaszcz+cyrkulacja+osłona czujnika

120

799,00 982,77
W-E 140.24 K izolacja polistyrenowa;dwupłaszcz+cyrkulacja+osłona czujnika

140

849,00 1044,27
Wieszak uni Wieszak uniwersalny do zasobników poziomych kpl.

50,00

61,50

ZASOBNIKI .24S

Zasobniki poziome dwupłaszczowe serii .24S wyposażono w atrakcyjną obudowę z tworzywa sztucznego, co korzystnie wpłynęło na walory estetyczne produktu. Konstrukcja zasobników ..24S pozostała nie zmieniona w stosunku do zasobników serii .24 Plus. Zasobniki .24S są urządzeniami o największej wydajności ciepłej wody wśród zasobników poziomych, służą do podgrzewania wody przy współpracy z tradycyjnymi kotłami na paliwa stałe.

TYP OPIS POJEMNOŚĆ NOMINALNA [L] CENA NETTO [PLN] CENA BRUTTO [PLN]
W-E 100.24 S zasobnik dwupłaszczowy w obudowie

100

980,00

1 205,40
W-E 120.24 S zasobnik dwupłaszczowy w obudowie

120

1 050,00

1 291,50
W-E 140.24 S zasobnik dwupłaszczowy w obudowie

140

1 100,00

1 353,00
Wieszak wieszak do montażu – biały (z rurek) kpl.

56,91

70,00
Wieszak wieszak uniwersalny do zasobników poziomych kpl. 50,00 61,50



ZASOBNIKI .24 PLUS / 24B

Zasobniki poziome dwupłaszczowe serii 24PLUS/24B to urządzenia o największej wydajności ciepłej wody wśród wymienników poziomych. Produkty te służą do podgrzewania wody przy współpracy z tradycyjnymi kotłami na paliwa stałe.

TYP OPIS POJEMNOŚĆ NOMINALNA [L] CENA NETTO [PLN] CENA BRUTTO [PLN]
W-E 80.24 Plus zasobnik dwupłaszczowy 80

675,00

830,25
W-E 100.24 Plus zasobnik dwupłaszczowy 100

745,00

916,35
W-E 120.24 Plus zasobnik dwupłaszczowy 120

795,00

977,85
W-E 140.24 Plus zasobnik dwupłaszczowy 140

845,00

1 039,35
W-E 140.24 B zasobnik dwupłaszczowy + podkowa 140

895,00

1 100,85
Wieszak wieszak do montażu – biały (z rurek)

56,91

70,00
Wieszak wieszak uniwersalny do zasobników poziomych kpl. 50,00 61,50

Dane techniczne

ZASOBNIKI .24K

PARAMETRY/TYP WYROBU JEDN. W-E 100.24 K W-E 120.24 K W-E 140.24 K
Klasa energetyczna* B B B
Strata postojowa* W 39 44 52
Pojemność magazynowa* l 98 112 130
Powierzchnia grzejna wymiennika m2 0,81 1 1
Pojemność płaszcza wodnego l 14,6 18 18
Moc wymiennika** 70/10/45 °C*** kW 16 21 21
Wydajność wymiennika**  70/10/45 °C*** l/h 400 510 510
Zabezpieczenie antykorozyjne emalia ceramiczna + anoda magnezowa
Ciśnienie maksymalne zbiornika  bar

 6

Ciśnienie maksymalne płaszcza grzejnego  bar

 3

Temperatura maksymalna zbiornika  °C

 80

Temperatura maksymalna płaszcza grzejnego  °C

 80

Króciec anody cal 3/4″
Wymiar anody mm Ø 21×435 Ø 21×510 Ø 21×510
Gwarancja na zbiornik lata 5****
* zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013
** Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h.
*** Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej.
**** Pod warunkiem regularnej wymiany anody magnezowej (conajmniej raz na 18 miesięcy).





WYMIARY JEDN. W-E 100.24 K W-E 120.24 K W-E 140.24 K
Pobór c.w.u. [cal] A mm 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180
Zasilanie c.o. [cal] B 1″ Gw 275 1″ Gw 275 1″ Gw 355
Powrót do c.o. [cal] C 1″ Gw 865 1″ Gw 1025 1″ Gw 1100
Dopływ wody zimnej [cal] D 3/4″ Gw 955 3/4″ Gw 1120 3/4″ Gw 1275
E 1155 1320 1480
Osłona czujnika temp. [mm] F Ø10 wewn. 168 Ø10 wewn. 168 Ø10 wewn. 168
Przyłącze moc. grzejnego [cal] G 1 1/4″ Gw 234 1 1/4″ Gw 234 1 1/4″ Gw 243
Cyrkulacja c.w.u. [cal] H 1/2″ Gz 334 1/2″ Gz 334 1/2″ Gz 334

ZASOBNIKI .24S

PARAMETRY/TYP WYROBU JEDN. W-E 100.24S W-E 120.24S W-E 140.24S
Klasa energetyczna* C C C
Strata postojowa* W 39 55 59
Pojemność magazynowa* l 98 112 130
Powierzchnia grzejna wymiennika m2 0,81 1,0 1,0
Pojemność płaszcza grzejnego l 14,6 18 18
Maksymalne ciśnienie zbiornika bar 6
Maksymalne ciśnienie płaszcza grzejnego bar 3
Maksymalna temperatura zbiornika  °C 80
Maksymalna temperatura płaszcza grzejnego °C 80
Moc wymiennika** 70/10/45 °C*** kW 16 21 21
Wydajność wymiennika**  70/10/45 °C*** l/h 400 510 510
Zabezpieczenie antykorozyjne emalia ceramiczna + anoda magnezowa
Wymiar anody 3/4″ mm Ø 21×435 Ø 21×510 Ø 21×510
Masa kg 46 55 64
Gwarancja na zbiornik lata 5****
* zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013
** Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h.
*** Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej.
**** Pod warunkiem regularnej wymiany anody magnezowej (conajmniej raz na 18 miesięcy).



WYMIARY JEDN. W-E 100.24 S W-E 120.24 S W-E 140.24 S
Pobór c.w.u. [cal] A mm 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180
Zasilanie c.o. [cal] B 1″ Gw 275 1″ Gw 275 1″ Gw 355
Powrót do c.o. [cal] C 1″ Gw 865 1″ Gw 1025 1″ Gw 1100
Dopływ wody zimnej [cal] D 3/4″ Gw 960 3/4″ Gw 1120 3/4″ Gw 1275
E 1137 1300 1460
Osłona czujnika temp. [mm] F Ø10 wewn. 145 Ø10 wewn. 145 Ø10 wewn. 145
Przyłącze moc. grzejnego [cal] G 1 1/4″ Gw 220 1 1/4″ Gw 220 1 1/4″ Gw 220
Cyrkulacja c.w.u. [cal] H 1/2″ Gz 320 1/2″ Gz 320 1/2″ Gz 320



ZASOBNIKI .24PLUS / 24B

PARAMETRY/TYP WYROBU JEDN. W-E 80.24 PLUS W-E 100.24 PLUS W-E 120.24 PLUS W-E 140.24 PLUS/W-E 140.24 B
Klasa energetyczna* B B C C
Strata postojowa* W 44 49 57 60/64
Pojemność magazynowa* l 80 98 112 130
Maksymalne ciśnienie zbiornika bar 6
Maksymalne ciśnienie płaszcza grzejnego bar 3
Maksymalna temperatura zbiornika °C 80
Maksymalna temperatura płaszcza grzejnego °C 80
Powierzchnia grzejna wymiennika m2 0,62 0,81 1,0 1,0
Moc wymiennika** 70/10/45 °C*** kW 14 16 21 21
Wydajność wymiennika** 70/10/45 °C*** l/h 370 400 510 510
Zabezpieczenie antykorozyjne emalia ceramiczna + anoda magnezowa
Wymiar anody 3/4″ mm Ø 21×280 Ø 21×435 Ø 21×510 Ø 21×510
Masa kg 35 46 55 64
Gwarancja na zbiornik lata 5****
* zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013
** Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h.
*** Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej.
**** Pod warunkiem regularnej wymiany anody magnezowej (conajmniej raz na 18 miesięcy).
WYMIARY JEDN. W-E 80.24 PLUS W-E 100.24 PLUS W-E 120.24 PLUS W-E 140.24 PLUS/W-E 140.24 B
Pobór c.w.u. [cal] A mm 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180 3/4″ Gw 180
Zasilanie c.o. [cal] B 1″ Gw 275 1″ Gw 275 1″ Gw 275 1″ Gw 355
Powrót do c.o. [cal] C 1″ Gw 695 1″ Gw 865 1″ Gw 1025 1″ Gw 1100
Dopływ wody zimnej [cal] D 3/4″ Gw 795 3/4″ Gw 960 3/4″ Gw 1120 3/4″ Gw 1275
E 975 1137 1300 1460
Osłona czujnika temp. [mm] F Ø10 wewn. 145 Ø10 wewn. 145 Ø10 wewn. 145 Ø10 wewn. 145
Przyłącze moc. grzejnego [cal] G 1 1/4″ Gw 220 1 1/4″ Gw 220 1 1/4″ Gw 220 1 1/4″ Gw 220
Cyrkulacja c.w.u. [cal] H 1/2″ Gz 320 1/2″ Gz 320 1/2″ Gz 320 1/2″ Gz 320

Materiały do pobrania

Przesuń w lewo

Nazwa pliku Rozmiar Ilość pobrań Pobierz Podgląd
Instrukcja obsługi i montażu zasobników poziomych serii 24 Plus/B/S/K2,13 MB24
Deklaracja zgodności - zasobniki c.w.u. poziome112,59 KB0
Atest higieniczny - elektryczne podgrzewacze, zasobniki, bufory o poj. 5-1000 l201,66 KB0
W-E 100.24K Etykieta energetyczna883,89 KB0
W-E 100.24K Karta produktu293,08 KB1
W-E 120.24K Etykieta energetyczna883,90 KB0
W-E 120.24K Karta produktu293,55 KB0
W-E 140.24K Etykieta energetyczna886,67 KB0
W-E 140.24K Karta produktu294,34 KB3
W-E 100.24S Etykieta energetyczna886,67 KB0
W-E 100.24S Karta produktu292,46 KB0
W-E 120.24S Etykieta energetyczna886,67 KB0
W-E 120.24S Karta produktu289,35 KB0
W-E 140.24S Etykieta energetyczna886,67 KB0
W-E 140.24S Karta produktu289,88 KB1
W-E 80.24 PLUS Etykieta energetyczna883,89 KB0
W-E 80.24 PLUS Karta produktu284,86 KB1
W-E 100.24 PLUS Etykieta energetyczna883,90 KB0
W-E 100.24 PLUS Karta produktu286,54 KB0
W-E 120.24 PLUS Etykieta energetyczna886,68 KB0
W-E 120.24 PLUS Karta produktu287,52 KB1
W-E 140.24 B Etykieta energetyczna886,67 KB0
W-E 140.24 B Karta produktu287,77 KB1
W-E 140.24 PLUS Etykieta energetyczna884,03 KB1
W-E 140.24 PLUS Karta produktu289,94 KB1
